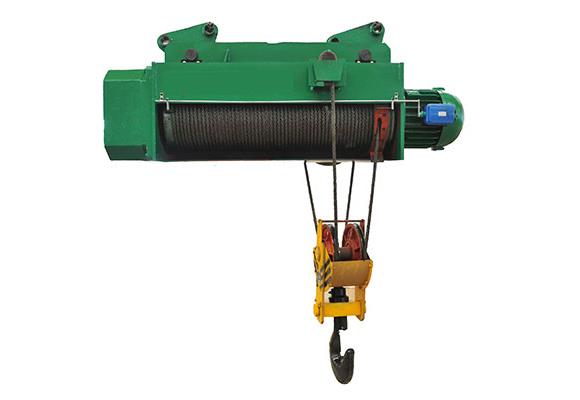

Wciągarka elektryczna linowa

Wciągarka elektryczna linowa

Opis

Wciągarka linowa z napędem elektrycznym typu CD jest niewielkim urządzeniem dźwigowym. Może być montowana na wszystkich typach dźwigów, takich jak suwnica bramowa, suwnica, żuraw obrotowy i inny specjalny dźwig do podnoszenia wszelkiego rodzaju materiałów. Z niewielką modyfikacją, może być również używany jako wyciągarka. Co więcej, można go łatwo zainstalować z różnymi wysokościami za pomocą sterowania ręcznego.

Jako rodzaj ogólnego sprzętu do podnoszenia, model CD1 / MD1 electric jest wyposażony w górny / dolny ogranicznik, który zapewnia bezpieczną pracę. Jest on powszechnie stosowany w przeładunku materiałów i przeładunku towarów w fabryce, na polu minowym, na placu budowy kolejowej, w stacji towarowej i magazynie Jest to dobry mechanizm podnoszący wydajność podnosząc wydajność pracy i poprawiając warunki pracy.

Jako mały sprzęt dźwigowy ma zalety zwartej konstrukcji, niewielkiej masy, małej objętości, wymiarów międzynarodowych, łatwy w obsłudze, itp. Reduktor przyjmuje konstrukcję nawierzchni o twardym zębie, która cieszy się długą żywotnością i wysoką sprawnością mechaniczną . Silnik przyjmuje silnik hamulca stożkowego, z górnym i dolnym dwukierunkowym urządzeniem zabezpieczającym.

Istnieje tylko jedna prędkość podnoszenia podnośnika linowego z napędem elektrycznym, natomiast wciągnik linowy elektryczny MD1 to szybkie i wolne dwa rodzaje prędkości podnoszenia, równomiernie i precyzyjnie, dla dokładniejszego montażu.

Wciągarka linowa z napędem elektrycznym typu CD ma tylko jedną normalną prędkość, która może spełniać normalne zastosowanie, natomiast wciągarka linowa z napędem elektrycznym typu MD ma dwie prędkości: normalną i niską.

Gdy typ MD ma niską prędkość, może wykonać precyzyjny załadunek i rozładunek, zmontowanie piaskownicy, konserwację obrabiarek itd. Tak więc model MD Electric Wire Rope Hoist jest szerzej stosowany niż model CD.

cechy

Wałek

Walec jest wykonany z wysokiej jakości bezszwowych rur i przekazuje moc poprzez splajn. Jego obudowa jest wykonana ze spawanej blachy stalowej. To jest podstawowa część dźwigu.

Hak

Hak jest kuty i połączony z zespołem koła pasowego poprzez łożysko kulkowe wzdłużne, dzięki czemu hak może swobodnie się obracać.

Haki o udźwigu nie większym niż 5 ton są jednokołowe, a powyżej 10 ton są w stylu z podwójnym kołem pasowym.

Lina stalowa

Przyjmuje liny o wysokiej wytrzymałości o wytrzymałości na rozciąganie 1770 Mpa ,, dobre bezpieczeństwo i długą żywotność.

Przewodnik po linach

Standardowa prowadnica liny wykonana jest ze stali Q235b.

Silnik podnoszący

Silnik podnoszący o dużej sile pociągowej jest stosowany w celu zapewnienia zgodności z częstym bezpośrednim przejazdem w trakcie pracy w trybie nieciągłym.

Wciągnik elektryczny typu CD1 model linowy jest wyposażony w silnik jednobiegowy w stylu ZD, a MD1 jest wyposażony w silnik dwubiegowy w stylu ZDS.

Różnica między normalną prędkością a niską prędkością wynosi 10: 1.

Reduktor

Przekładnia i osie wykonane są ze stali stopowej lub kwalifikowanej stali węglowej. Wszystkie reduktory stosują 3-stopniowy przekładnię stożkową. Odpowiednia obróbka cieplna jest przeprowadzana w celu zapewnienia ich niezawodności i trwałości. Ostatecznie skrzynia i skrzynia są wykonane z żeliwa. Oba są dobrze shake-redukujące i szczelnie zamknięte.

Sprzęt elektryczny

Mechanizm elektryczny składa się z elektrycznej skrzynki sterującej, ogranicznika, przełącznika przyciskowego, drutu łączącego itp.

Zgodnie z zaznaczonym kierunkiem na przycisku przełącznika, naciśnij przycisk prawidłowo i steruj wciągnikiem poprzez włączanie i wyłączanie przekaźnika w skrzynce sterowniczej. Napięcie robocze wynosi zwykle 36V.

Ochrona bezpieczeństwa

* Dokładny ogranicznik napędu jest używany jako górny i dolny limit, który może niezawodnie odciąć obwód mocy, jeśli hak przesunie się do górnej lub dolnej granicy, aby zatrzymać silnik.

* Zabezpieczenie przed przeciążeniem: elektryczny wciągnik linowy używa elektronicznego zabezpieczenia przed przeciążeniem, dzięki czemu całkowita masa podnoszenia nie przekroczy znamionowej masy podnoszenia; jeżeli siła ciągnięcia liny stalowej przekracza 105% mocy znamionowej, urządzenie zabezpieczające przed przeciążeniem automatycznie odcięłoby pętlę podnoszącą.

* Zabezpieczenie zatrzymania awaryjnego

* Zabezpieczenie przed przegrzaniem silnika podnoszącego

* Zabezpieczenie nadprądowe

* Ochrona fazy

* Mniejsza ochrona napięcia

Sposób sterowania

Sterowanie liniami wiszącymi

a.36V bezpieczeństwo napięcia sterującego dla człowieka.

b. Łatwy do kontrolowania, bez dodatkowego kierowcy, niezbędny do działania po przejechaniu wciągnika

c. Dwustopniowy przycisk z alarmem, aby uzyskać zatrzymanie bezpieczeństwa

d. Połączony z elektrycznym wózkiem zawieszonym pod wózkiem

e.Protection class IP54 IP55

f.Otrzymanie życia nie mniej niż 500 000 razy

Pilot

a.Taiwan Yuding lub znana na całym świecie marka,

b.24V bezpieczeństwo napięcia sterującego dla człowieka.

c.Remote odległość: nie mniej niż 100 metrów,

d. Łatwa do kontrolowania, bez dodatkowego kierowcy, niezbędna do bardziej swobodnego działania na ziemi

e. Dziesiątki tysięcy punktów częstotliwości połączeń, bez wzajemnego zakłócania się

f. Dwa kroki przyciskiem lub stacją dżojstika z zatrzymaniem awaryjnym.

g.Protection class IP54 IP55

h. Żywotność: nie mniej niż 500 000 razy

Standardy projektowania

a.GB3811 GB6067 JB / T9008.1 ~ 9008,2

Dane techniczne

Uwaga: Wysokość podnoszenia można dostosować, np. 6 m, 9 m, 20 m

Uwaga: Wysokość podnoszenia można dostosować, np. 6 m, 9 m, 20 m
