Żuraw dużej mocy do odlewu staliwnego
- Apr 14, 2018 -

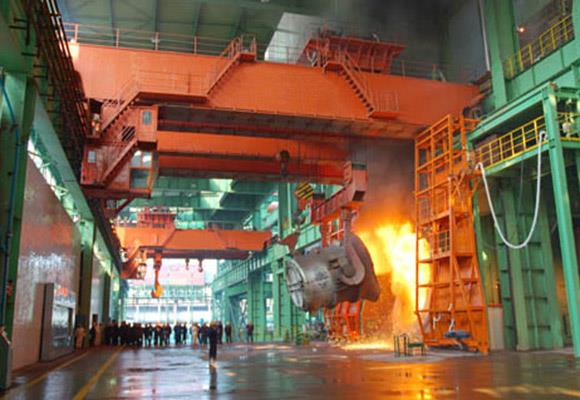

Podstawowa informacja four-girder-casting-crane39246425447.jpg


Model nr: YZS

Typ: Żuraw mostowy

Udźwig: 75t / 20t-160 / 40t

Wysokość podnoszenia: 18-22m

Rozpiętość: 16-22m

Stopnie robocze: A6 / A7

Zabezpieczenie przed przeciążeniem: w zestawie

Ograniczone Swithes: w zestawie

Control Stype: Kabina / pilot zdalnego sterowania / sterowanie bezprzewodowe

Okres gwarancji: 12 miesięcy

Źródło zasilania: elektryczne

Pakiet transportowy: skrzynka drewniana, akt

Specyfikacja: norma FEM / ISO

Pochodzenie: Xinxaing, Chiny


Opis produktu


Żuraw mostowy odlewniczy składa się głównie z mostu, kraba, trawersu łączącego, mechanizmu wózkowego i części elektrycznej. Główny hak wykorzystuje ciągły skok łączący jako urządzenie przeładunkowe do podnoszenia stalowej kadzi, a pomocniczy hak działa wspólnie z głównym hakiem, aby uzyskać nalewanie stopionego stalowego żużla i inne pomocnicze podnośniki.

Mechanizm jezdny wózka i główne wyposażenie elektryczne są zainstalowane w dźwigarze. W pomieszczeniu z panelem elektrycznym dźwigu wykorzystywana jest wełna mineralna do izolacji cieplnej, a wewnątrz znajduje się chłodnica powietrza. Aby zredukować promieniowanie cieplne stopionej stali do metalowych elementów konstrukcyjnych, przegroda termiczna jest ustawiona wzdłuż kierunku przęsła na dnie dźwigara.

Warunki pracy


1. Temperatura pracy: -10 ~ + 60 ° C,
2. wilgotność względna wynosi nie więcej niż 50%, gdy temperatura wynosi + 40 ° C;
3. Klasa zawodowa: A6 / A7
4. Źródło zasilania: 3ph, 380V, 50Hz lub zgodnie z wymaganiami klienta.

Części suwnicy odrzutowej

1. Główny dźwigar
Zawiera skrzynkę dźwigarową, platformę, pantograf i szynę trolejbusową. Obejmuje śrutowanie i malowanie wysokiej jakości, dobrze dobraną płytę stalową, zaawansowaną technologię spawania i sprzęt.


2. Wózek
Składa się z silnika, reduktora, hamulca, ramy wózka, bębna, haka, koła pasowego itp. Wózek zawiera mechanizm podnoszący i mechanizm przesuwu poprzecznego. Wózek jest ściśle zaprojektowany zgodnie z aplikacją i środowiskiem pracy.


3. Zakończ Belkę
Działa jako długi mechanizm jezdny i łączy się z belką, kołem, silnikiem, reduktorem, hamulcem i innymi częściami. Stalowa płyta przyjmuje obróbkę strumieniowo-ścierną, wysokiej jakości malowanie i materiał. Belka końcowa znajduje się na belkach nośnych.


4. Części elektryczne
Dobieramy wysokiej jakości części elektryczne z osłoną przeciwdeszczową. Zasilanie jest przewodnikiem. Możemy zaoferować najlepsze marki części elektrycznych, takich jak: Siemens.

Zabezpieczenia suwnicy typu YZS


1. Zabezpieczenie przed przeciążeniem
2. Najwyższej jakości, długo trwający bufor do materiałów poliuretanowych
3. Dźwigniowy wyłącznik krańcowy
4. Funkcja obniżania napięcia
5. System zatrzymania awaryjnego
6. Ogranicznik wysokości podnoszenia

Czekamy na Twoje zapytanie z poniższymi informacjami


1. Udźwig
2. Rozpiętość (środek pociągu do środka)
3. Wymagana wysokość podnoszenia (od haka do podłoża)
4. Długość suwnicy
5. Co będzie podnoszone przez dźwig
6. Szybkość ruchu dźwigu i wciągnika (m / min)
7. Długość szyny i wysokość.
8. Pojedyncza lub podwójna prędkość do podnoszenia i podróżowania?
9. Sterowanie kabiną kierowcy lub sterowanie podwieszane?
10. Ile godzin pracuje dziennie?
11. Źródło zasilania: 380 v, 50 Hz, 3 fazy lub inne?

Żuraw suwnicy czterodźwigarowej


1. Roczna gwarancja na całe maszyny z żurawia
2. Dostarczanie bezpłatnych części zamiennych
3. Niskie opłaty za kontynuację konserwacji po wygaśnięciu gwarancji
4. Wyłączne wsparcie inżynierskie w dowolnym momencie
5. Możemy zapewnić bezpłatne szkolenia dla użytkowników końcowych

Karta specyfikacji


75 / 20t-160/40 YZ Typ Czterobelkowy żeliwny żuraw mostowy
Udźwig Główny wózek ręczny t 75 100 140 160
Drugi wózek ręczny 20 30 40 40
Klasa pracująca A6 A6 A7 A6
Przęsło m 22 (18,6) 16 18 22
Wysokość podnoszenia Główny wózek ręczny m 20 18 20 20
Drugi wózek ręczny 22 19 22 22
Prędkość podnoszenie Główny wózek ręczny m / min 12,99 (8,4) 7.54 6.13 6.24
Drugi wózek ręczny 21,16 (18,58) 8,93 9,54 9,59
travling Główny wózek ręczny 41,9 35,08 34,5 36,52
Drugi wózek ręczny 44,18 42,44 39 38,5
wózek 115 (76,7) 76,99 77.3 86,17
Waga Główny wózek ręczny 60 (58) 66 79,4 79,95
Drugi wózek ręczny 8.4 10,25 15.97 15,55
Waga całkowita 176 173 213 236
Maksymalne obciążenie koła kn 500 (460) 520 530 365
Zalecany jest stalowy tor QU120 QU120 QU120 QU120
Źródło prądu 380 V 50 HZ 3-fazowe AC 380 V 50 HZ 3-fazowe AC 380 V 50 HZ 3-fazowe AC 380 V 50 HZ 3-fazowe AC
