Wydajność do 16 ton suwnicy jednodźwigarowej

- May 03, 2018 -

Podstawowa informacja

Nazwa: Suwnica o udźwigu do 16 ton z pojedynczym dźwigarem

Model nr: LD

Wysokość podnoszenia: do 20m

Grupa ładunkowa: A3-A5

Metoda kontroli: Wiszący / bezprzewodowy

Zastosowanie: Wykorzystanie konstrukcji, wykorzystanie warsztatu, wykorzystanie zasobów mineralnych

Typ zawiesia: lina stalowa

Źródło zasilania: elektryczne

Typ ruchu: Koło

Montaż: zmontowany

Typ żurawia wieżowego: Żuraw napowietrzny

Pakiet transportowy: drewniane pudełko

Specyfikacja: Pojemność: 2-10T, Rozstaw: 5-30M

Pochodzenie: Henan, Chiny

Opis produktu

Część 1: Opis

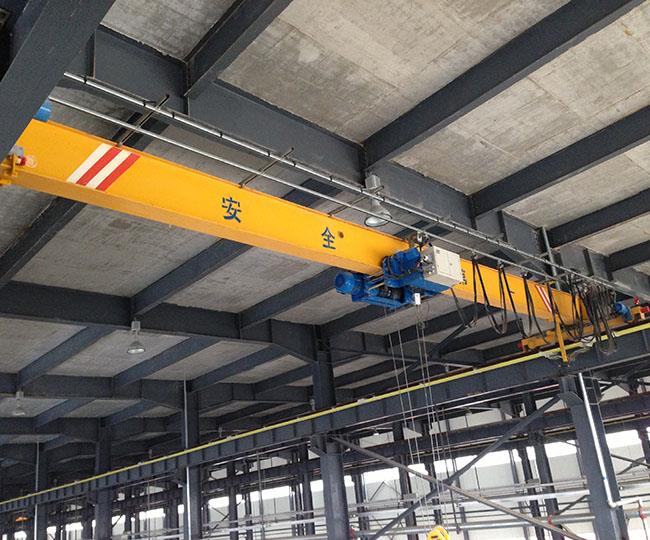

Suwnice jednodźwigarowe typu LD typowo składają się z pojedynczej konstrukcji dźwigarowej. Można je budować za pomocą stalowych belek lub bardziej sztywnych dźwigarów skrzynkowych. Dźwigi pojedynczego dźwigara są bardziej typowe, gdy udźwig jest mniejszy niż 20T. Żurawie suwmiarkowe LD Single Girder są szeroko stosowane w naszej branży przemysłowej. Jest on stosowany w hutach, elektrowniach wodnych, magazynach, warsztatach, liniach produkcyjnych, warsztatach, materiałach transportowych, sklepach montażowych itp. Dysponujemy kompleksowym standardowym wyposażeniem i szeroką gamą akcesoriów dostosowanych do indywidualnych wymagań.

Część 2: Szczegółowa konfiguracja:

1- Mechanizm podnoszący
- Wciągnik linowy jednoszyłowy lub wciągnik łańcuchowy jako opcja: - prędkość podnoszenia: pojedyncza lub podwójna zgodnie z wymaganiami
- Prędkość wózka: pojedyncza lub podwójna lub krok mniej zgodnie z wymaganiami
- Wysoka wydajność w najbardziej ekonomicznej cenie

2-Konne wózki
- sztywny spawany wózek skrzyniowy
- Konstrukcja modułowa
-chłębnik klatkowy lub silnik z miękkim startem jako opcja
- Prędkość ruchu: pojedyncza lub podwójna lub krok mniej zgodnie z wymaganiami

3-główny dźwigar
- Sztywna, spawana skrzynia Dźwigar lub mocna, pusta stalowa sekcja
- Konstrukcja modułowa
- Wykonane ze stali Q235 lub Q345
- Zaprojektowane ugięcie ≤1 / 750 rozpiętości

4-Control
-zależne sterowanie zależne od kierunku jazdy wzdłuż szyny C.
- lub sterowanie bezprzewodowe jako opcja
- lub sterowanie kabiną jako opcja

Część 5-elektryczna
- Zasilanie przewodnika (jako opcja)
-Panel sterowania IP54 lub IP44 zależy od warunków otoczenia.
- Elementy są ustawione w sposób przyjazny dla użytkownika, a cały układ zapewnia dobrą ochronę
- Kable FONDON są zawieszone na siodełkach kablowych, przymocowane do wózków kablowych, biegnące po ocynkowanym torze C.
- Główna część elektryczna w marki Schneider lub Siemens

6-malowanie
- ochrona przed korozją poprzez usuwanie rdzy za pomocą mechanicznego śrutowania SA 2.5
-Pierwsza warstwa powłoki epoksydowej 30 mikronów
-Składa druga warstwa epoksydowa 30 mikronów
-Trzecia warstwa powłoki z poliuretanu 40 mikronów
-Średnia grubość: około 100 mikronów
-Color: żółty lub pomarańczowy zgodnie z wymaganiami

7-Safe Protection
- Wyłącznik awaryjny
- przeładuj ochronę
ochrona przed światem
-bezpieczna jazda i długa ochrona
- ochrona przed podróżowaniem
- Ochrona przed przegrzaniem silnika

Część 3: Szkic i dane techniczne

Pojemność (t)	rozpiętość (m)	masa całkowita (G)	maksymalne obciążenie koła (kN)	minimalne obciążenie koła (kN)	H1	H2	H3	W	b	C1	C2
1	7.5	1,67	8.9	3.9	490	910	550	2000	2500	796	1274
	8	1,72	9.1	4.0
	8.5	1,77	9.2	4.1
	9	1,81	9.4	4.3
	9.5	1,86	9.5	4.4
	10	1,91	9.7	4.5
	10.5	1,96	9.8	4.6
	11	1,95	9.8	4.6
	11.5	2,00	10,0	4.7
	12	2.05	10.1	4.8
	12.5	2.09	10.2	4.9
	13	2.14	10.4	5.0
	13.5	2.19	10.5	5.2
	14	2.24	10.6	5.3
	14.5	2,43	11.1	5.8		955	595	2500	3000
	15	2,48	11.3	5.9
	15.5	2.53	11.4	6.0
	16	2.58	11.5	6.1
	16,5	2,63	11.7	6.3
	17	2,66	11.7	6.3
	17,5	2,85	12.2	6.8	530	970	650
	18	2,90	12.4	6.9
	18,5	2,96	12.5	7.1
	19	3,01	12.7	7.2
	19,5	3.02	12.7	7.2
	20	3.20	13.1	7.7	580		700	3000	3500
	20,5	3.26	13.3	7.8
	21	3.32	13.4	8.0
	21.5	3,37	13.6	8.1
	22	3,43	13,7	8.2
	22,5	3,49	13.9	8.4
	23	4.07	15.3	9.8	660	990	800	3500	4000
	23,5	4.13	15.5	10,0
	24	4.20	15.7	10.2
	24.5	4.26	15.8	10.3
	25	4,32	16,0	10.5
	25,5	4,39	16.2	10.6
	26	5.35	18.6	13,0	745	1010	900	4000	4500
	26,5	5,43	18.8	13.2
	27	5.52	19,0	13.5
	27,5	5,60	19.2	13,7
	28	5,68	19.4	13.9
	28,5	5,76	19.6	14.1
Pojemność (t)	rozpiętość (m)	masa całkowita (G)	maksymalne obciążenie koła (kN)	minimalne obciążenie koła (kN)	H1	H2	H3	W	b	C1	C2
2	7.5	1,79	13.8	4.1	490	1080	550	2000	2500	871	1274
	8	1,84	14,0	4.2
	8.5	1,88	14.1	4.3
	9	1,93	14.3	4.4
	9.5	1,98	14.5	4.5
	10	2.03	14.7	4.6
	10.5	2.07	14.8	4.7
	11	2.12	15,0	4.8
	11.5	2.25	15.4	5.1		1125	595
	12	2,30	15.5	5.3
	12.5	2,35	15.7	5.4
	13	2,40	15.8	5.5
	13.5	2,45	16,0	5.6
	14	2.50	16.1	5.8
	14.5	2,62	16,5	6.1	580	1140	700	2500	3000
	15	2,68	16.6	6.2
	15.5	2,74	16.8	6.3
	16	2,79	17,0	6.5
	16,5	2,85	17.1	6.6
	17	2,91	17.3	6.8
	17,5	3.23	18.1	7.6	660	1160	800
	18	3,30	18.3	7.7
	18,5	3,36	18,5	7.9
	19	3,42	18.6	8.0
	19,5	3,49	18.8	8.2
	20	4.09	20.3	9.7	785	1135	900	3000	3500
	20,5	4.17	20,5	9.9
	21	4.24	20,7	10.1
	21.5	4,32	20,9	10.3
	22	4,40	21.1	10.5
	22,5	4,47	21.3	10.7
	23	5.31	23.4	12.7	820	1200	1000	3500	4000
	23,5	5,40	23,7	13,0
	24	5,49	23,9	13.2
	24.5	5.57	24.1	13.4
	25	5,66	24.3	13.6
	25,5	5,75	24.6	13.8
	26	6,40	26.2	15.5	875	1250	1100	4000	4500
	26,5	6,50	26,5	15.7
	27	6,60	26,7	16,0
	27,5	6,69	27,0	16.2
	28	6,79	27.2	16.4
	28,5	6,89	27,5	16.7
Pojemność (t)	rozpiętość (m)	masa całkowita (G)	maksymalne obciążenie koła (kN)	minimalne obciążenie koła (kN)	H1	H2	H3	W	b	C1	C2
3	7.5	1,93	18,9	4.2	530	1255	650	2000	2500	818,5	1291
	8	1,98	19,1	4.3
	8.5	2.03	19.4	4.4
	9	2.09	19.6	4.5
	9.5	2.14	19,8	4.7
	10	2.20	20,0	4.8
	10.5	2.25	20,2	4.9
	11	2.31	20.4	5.0
	11.5	2,41	20,7	5.3	580		700
	12	2,47	20,9	5.4
	12.5	2.53	21.1	5.6
	13	2.59	21.3	5.7
	13.5	2,64	21.5	5.9
	14	2,70	21.7	6.0
	14.5	3.02	22,5	6.8	660	1275	800	2500	3000
	15	3.08	22,7	6.9
	15.5	3.14	22,9	7.1
	16	3.21	23.1	7.2
	16,5	3.27	23.2	7.4
	17	3.34	23.4	7.6
	17,5	3,84	24.7	8.8	745	1290	900
	18	3,91	24,9	9.0
	18,5	3,99	25.1	9.2
	19	4.06	25.3	9.4
	19,5	4.14	25,5	9.6
	20	4,92	27,5	11.5	820	1315	1100	3000	3500
	20,5	5.01	27,7	11.7
	21	5,09	28,0	11.9
	21.5	5.18	28.2	12.2
	22	5.27	28.4	12.4
	22,5	5.36	28,7	12.6
	23	5,71	29.6	13.5	875	1360		3500	4000
	23,5	5,80	29,8	13,7
	24	5,89	30,0	13.9
	24.5	5,99	30,3	14.2
	25	6.08	30,5	14.4
	25,5	6.17	30,8	14.6
	26	7,97	35.3	19,1	925	1660	1200	4000	4500
	26,5	8.09	35.6	19.4
	27	8.22	35,9	19.7
	27,5	8.34	36.2	20,0
	28	8,46	36.6	20.3
	28,5	8.59	36,9	20,7
Pojemność (t)	rozpiętość (m)	masa całkowita (G)	maksymalne obciążenie koła (kN)	minimalne obciążenie koła (kN)	H1	H2	H3	W	b	C1	C2
5	7.5	2.20	28,7	4.6	580	1460	720	2000	2500	841.5	1310
	8	2.27	29,0	4.7
	8.5	2,33	29.3	4.9
	9	2,40	29,7	5.0
	9.5	2,46	30,0	5.2
	10	2.53	30,2	5.3
	10.5	2.59	30,5	5.5
	11	2,66	30,8	5.6
	11.5	2,91	31,5	6.3	660		800
	12	2,98	31.8	6.4
	12.5	3.05	32,0	6.6
	13	3.12	32,3	6.8
	13.5	3.20	32,5	6.9
	14	3.27	32,8	7.1
	14.5	3.52	33,5	7.7	745	1540	900	2500	3000
	15	3,60	33,7	7.9
	15.5	3,68	33,9	8.1
	16	3,75	34.2	8.3
	16,5	3,83	34.4	8.5
	17	3,90	34,6	8.7
	17,5	4,41	35,9	9.9	820	1500	1000
	18	4,50	36.2	10.2
	18,5	4.59	36,5	10.4
	19	4,68	36,7	10.6
	19,5	4,76	37,0	10.8
	20	5.23	38.2	12,0	875	1545	1100	3000	3500
	20,5	5.33	38.4	12.2
	21	5,42	38,7	12.4
	21.5	5.51	38,9	12.7
	22	5,60	39.2	12.9
	22,5	5,70	39,5	13.1
	23	7.08	42,9	16.6	925	1595	1200	3500	4000
	23,5	7.20	43.2	16,9
	24	7.32	43.6	17.2
	24.5	7.43	43,9	17.4
	25	7,55	44,2	17,7
	25,5	7,67	44,5	18,0
	26	9,01	47,9	21.4	1015	1670	1300	4000	4500
	26,5	9.16	48.3	21.7
	27	9,30	48.6	22.1
	27,5	9,44	49,0	22,5
	28	9,58	49,4	22.8
	28,5	9,72	49,7	23.2
Pojemność (t)	rozpiętość (m)	masa całkowita (G)	maksymalne obciążenie koła (kN)	minimalne obciążenie koła (kN)	H1	H2	H3	W	b	C1	C2
10	7.5	3.26	51.3	6.1	720	1850	900	2000	2500	1293	1893
	8	3.34	52.1	6.3
	8.5	3,43	52,9	6.5
	9	3.51	53,5	6.6
	9.5	3.59	54,2	6.8
	10	3,67	54,8	7.0
	10.5	3,76	55.3	7.2
	11	3,84	55,8	7.3
	11.5	4.05	56,6	7.9	820	1850	1000
	12	4.14	57.1	8.1
	12.5	4.22	57.6	8.3
	13	4.31	58,0	8.5
	13.5	4,40	58,4	8.7
	14	4,49	58,8	8.9
	14.5	4,80	59.8	9.6	875	1900	1100	2500	3000
	15	4,89	60,2	9.8
	15.5	4,98	60,6	10.1
	16	5.07	60,9	10.3
	16,5	5.17	61.3	10.5
	17	5.26	61,7	10.7
	17,5	5.53	62,5	11.4		1940	1140
	18	5.63	62,8	11.6
	18,5	5,73	63.2	11.9
	19	5,83	63,5	12.1
	19,5	5,92	63,9	12.3
	20	6,89	66.4	14.8	925	2000	1250	3000	3500
	20,5	7,01	66,8	15,0
	21	7.12	67.1	15.3
	21.5	7.24	67,5	15.6
	22	7.36	67,9	15.9
	22,5	7,48	68.2	16.2
	23	8,96	72	19,9	1100	1920	1350	3500	4000
	23,5	9.11	72,5	20.3
	24	9.26	72,9	20.6
	24.5	9,41	73.3	21,0
	25	9,56	73,8	21.4
	25,5	9,71	74.2	21.7
	26	13.09	82,7	30,2	1200		1450	4000	4700
	26,5	13,29	83.3	30,7
	27	13,48	83,8	31.2
	27,5	13,67	84.3	31.6
	28	13,86	84,8	32.1
	28,5	14.05	85,4	32.6
Pojemność (t)	rozpiętość (m)	masa całkowita (G)	maksymalne obciążenie koła (kN)	minimalne obciążenie koła (kN)	H1	H2	H3	W	b	C1	C2
16	7.5	3,64	77.2	7.0	820	2480	1000	2000	2500	1293	1893
	8	3,74	78,3	7.2
	8.5	3,84	79,4	7.4
	9	3,94	80,4	7.6
	9.5	4.04	81,3	7.9
	10	4.14	82.1	8.1
	10.5	4.24	82,9	8.3
	11	4,34	83.6	8.5
	11.5	4.55	84.6	9.0	875	2525	1100
	12	4,66	85.2	9.3
	12.5	4,76	85,9	9.5
	13	4,87	86,5	9.8
	13.5	4,97	87.1	10,0
	14	5.08	87.6	10.3
	14.5	5,93	90,0	12.4	975		1200	2500	3000
	15	6.06	90,6	12.7
	15.5	6.18	91.1	13,0
	16	6.31	91,7	13.3
	16,5	6.43	92.2	13.6
	17	6.56	92,7	13.9
	17,5	7.19	94,5	15.5	1075		1300
	18	7.33	95,0	15.8
	18,5	7,47	95,5	16.1
	19	7,61	96,0	16,5
	19,5	7,75	96,5	16.8
	20	8.56	98,7	18,9	1130	2570	1400	3000	3500
	20,5	8,72	99,2	19.2
	21	8,87	99,7	19.6
	21.5	9.03	100,2	20,0
	22	9.18	100,8	20.4
	22,5	9,34	101,3	20.8
	23	12,41	109,0	28.4	1280		1550	3500	4000
	23,5	12,61	109.6	28,9
	24	12,81	110,2	29.4
	24.5	13.02	110,9	30,0
	25	13,22	111,5	30,5
	25,5	13,43	112,0	31,0
	26	14,34	114.4	33.2	1300	2600	1600	4000	4700
	26,5	14.55	115,0	33,8
	27	14,77	115.6	34,3
	27,5	14,98	116.3	34,8
	28	15.20	116,9	35.4
	28,5	15.42	117,5	35,9
Pojemność (t)	rozpiętość (m)	masa całkowita (G)	maksymalne obciążenie koła (kN)	minimalne obciążenie koła (kN)	H1	H2	H3	W	b	C1	C2
20	7.5	5.45	97,9	10.2	900	2450	1050	2000	2700	1394	1933
	8	5.58	99,5	10.5
	8.5	5,70	101,0	10.7
	9	5,83	102,3	11,0
	9.5	5,96	103,5	11.3
	10	6.09	104.6	11.6
	10.5	6.22	105,7	11.8
	11	6,35	106.6	12.1
	11.5	6,99	108,8	13,7	970	2480	1150
	12	7.15	109,8	14,0
	12.5	7,30	110,7	14.4
	13	7,45	111,5	14.7
	13.5	7,60	112,3	15.1
	14	7,76	113.1	15.5
	14.5	8,67	115,8	17,7	1050	2530	1280	2500	3200
	15	8,85	116.6	18.1
	15.5	9.02	117,3	18.6
	16	9.20	118.1	19,0
	16,5	9.37	118,8	19.4
	17	9,55	119,5	19,8
	17,5	10,50	122.2	22.2	1130	2560	1390
	18	10.70	122,9	22,7
	18,5	10,89	123.6	23.1
	19	11.09	124,3	23.6
	19,5	11.28	125,0	24.1
	20	12.02	127,0	25,9	1200	2600	1500	3000	3700
	20,5	12,23	127,7	26.4
	21	12,44	128,4	26,9
	21.5	12,64	129,1	27.4
	22	12,85	129,8	27,9
	22,5	12,96	130,5	28,5
	23	13,88	132,7	30,5	1300		1600	3500	4200
	23,5	14.10	133,4	31,0
	24	14,31	134,0	31.6
	24.5	14.52	134,78	32.1
	25	14,74	135,4	32.6
	25,5	14,96	135.6	33.1
