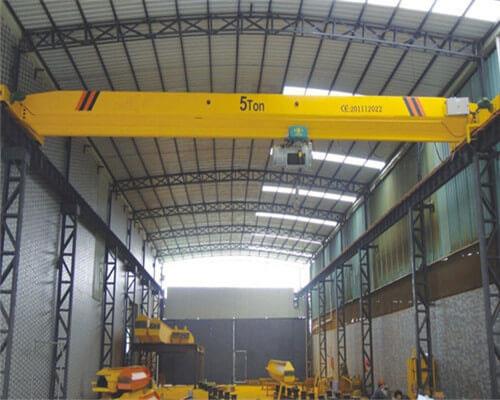

5 tonowy suwnica z dźwignikiem elektrycznym

- Apr 26, 2018 -

Podstawowa informacja

Nazwa: Żuraw suwnicy jednotorowej 5 ton z wciągnikiem elektrycznym

Model nr: LDA

Typ: Żuraw jednodźwigniowy

Max. Obciążenie podnoszenia: 5 ton

Znamionowa pojemność ładunkowa: 0,5-32t

Max. Wysokość podnoszenia: 30m

Rozpiętość: 7,5 m-31,5 m

Prędkość podnoszenia: 8 / 0,8 (7 / 0,7) M / min

Prędkość jazdy: 20/30 M / min

Obowiązki służbowe: A3-A5

Zastosowanie: Użycie konstrukcji

Źródło zasilania: elektryczne

Typ ruchu: Koło

Opakowanie transportowe: papierowe pudełko i drewniana skrzynka

Specyfikacja: CCC, ISO9001

Pochodzenie: Xinxiang, He'nan, Chiny

Opis produktu

Informacje o produkcie

Dźwig silnikowy LD z pojedynczą belką został ulepszony i zaprojektowany w oparciu o model LDA. Charakteryzuje się bardziej rozsądną strukturą i stalą o wyższej wytrzymałości jako całości. Używany w połączeniu z modelem CDι, wciągnikiem elektrycznym MDι model jako kompletem, jest lekkim żurawiem o udźwigu od 1 do 10 ton. Rozpiętość wynosi 7,5-22,5 m. Klasa robocza to A3-A5. Temperatura pracy wynosi od -25 do 40.

Ten produkt jest szeroko stosowany w zakładach, magazynach, magazynach materiałowych do podnoszenia towarów. Zabronione jest używanie sprzętu w środowisku łatwopalnym, wybuchowym lub korozyjnym.

Ten produkt ma dwie metody operacyjne, naziemne lub operacyjne, które mają otwarty model i zamknięty model i mogą być zainstalowane po lewej lub prawej stronie, zgodnie z sytuacją praktyczną. A kierunek wejścia do bramy ma dwie formy, boczne i końcowe, w celu zaspokojenia użytkowników, wyboru w różnych warunkach.

składniki

Belka	Główna dźwigarnica, wózki końcowe, rama krabowa wyprodukowana z konstrukcji skrzynkowej / Sekcje walcowane. W razie potrzeby można zapewnić 100% radiografię wszystkich spoin doczołowych pomostów i wózków końcowych.
Części elektryczne	Marka Schneider / DK1
Motoryzacja	Częste uruchamianie, cofanie i hamowanie, odporna na kurz stopa konstrukcyjna / kołnierz TESC / TEFC, sq. silniki klatkowe ze zintegrowanymi hamulcami bezpieczeństwa, klasa izolacji FH, stopień ochrony IP54 dla ruchów podnoszenia, CT i LT. Indukcyjne silniki indukcyjne do klatek wiewiórkowych (Silniki mogą być używane najlepiej z JIAMUSI / NANJINGZONGCHANG), CDF25%, Całkowicie zamknięte, chłodzone wentylatorem, Klasa izolacji F i potwierdzające odpowiednie najnowsze GB / T 1032-2005.
Hamulce	Niezależny hamulec hydrauliczny Typ wirnika stożkowego lub typ "awaryjny" Typ elektrohydrauliczny typu hamulec bębnowy / tarczowy zapewniający natychmiastowe i celowe utrzymywanie mechanizmu w pozycji, gdy tylko zasilanie zostanie "WYŁĄCZONE" dla wszystkich ruchów.
Skrzynia biegów	Precyzyjne koła zębate i koła zębate walcowe o twardości od 250 do 350 BHN ze stali węglowej, zapewniające płynną pracę i długą żywotność, wyposażone w wysokiej jakości skrzynię biegów marki SEW / ABB
Panel elektryczny	Modułowa konstrukcja, łatwość instalacji i utrzymania, niezawodna praca, bezpieczniki bez obwodu, przewody rurowe i zwarte zaciski. Zabezpieczenie przed przeciążeniem silnika, aby zapobiec przeciążeniu W przypadku sterowania kabiną, można go wyposażyć w klimatyzację i łatwy w obsłudze panel sterowania.
Wyłącznik krańcowy	W przypadku nadmiernego podnoszenia i opuszczania: bocznik, regulowany typ. Dwukierunkowy dźwigienkowy typ CT zarówno w kierunku, jak i LT w obu kierunkach renomowanej marki. Bezpieczne wyłączniki krańcowe dla korków będą zabezpieczone przed przesuwaniem we wszystkich ruchach
Panel sterowania	Sterowanie kabiną, jak również Master Control z przyciskiem Push dla ON, OFF, UP, DOWN, Forward, Reverse, Left, Right, Bridge Light & Emergency Stop. Bezpieczne napięcie pracy Napięcie 36 V, zwisające na końcu dźwigara mostowego. Panel sterowania dźwigu powinien składać się z bezpieczników, wyłączników powietrznych cofania, transformatora obniżającego napięcie, przekaźnika itp. Przewody / kable powinny być ponumerowane zgodnie ze schematem obwodu. Schemat obwodu pokryty arkuszem, który należy umieścić po wewnętrznej stronie drzwi panelu.

Dane techniczne

Udźwig (T)

1,2,3,5,10T

16,20T

Span (M)

7,5-22,5 M

Mechanizm dźwigowy

Prędkość jazdy (m / min)

Współczynnik redukcji

58,78

39,38

26,36

19.37

15.88

58,78

39,38

26,36

19.37

15.88

Silnik

Model

ZDY21-4

ZDY122-4

ZDY131S-4

Moc (kw)

2 × 0,8

2 × 1,5

1,5 × 2

2,2 × 2

Obrót (m / min)

1380

Mechanizm podnoszący

Model wciągnika elektrycznego

CD1 / MD1

MD1 / HC

(wciągnik elektryczny) i mechanizm wciągnika elektrycznego

Prędkość podnoszenia (m / min)

8,8 / 0,8 7,7 / 0,7

3,5 3,5 / 0,35

Wysokość podnoszenia (m)

6, 9, 12, 18, 24, 30

12,18,24,30

Prędkość jazdy (m / min)

20 (30)

Silnik

Stożek typu klatka wiewiórka

Pracuj

A3-A5

Zasilacz

380 V 50 HZ trójfazowy

Średnica koła

270 mm

370 mm

Szerokość szlaku

37-70 mm

Korzyść:

1). Najwyższa jakość w konkurencyjnej cenie

2). Kompaktowa konstrukcja, optymalne wykorzystanie powierzchni roboczych

3). Rozsądna struktura, korzystna wydajność

4). Łatwo kontroluj ładunek i dokładnie pozycjonuj ładunek

5). Płynne uruchamianie i zatrzymywanie

6). Doskonała jakość i niezawodność

7). Niski poziom hałasu, przestronna kabina i dobry widok

8). Minimalna i łatwa konserwacja, doskonała wymienialność części i komponentów

9). Zapisuje specyfikacje elektryczności

10). "One-Stop Shop" dla potrzeb żurawia i podnośnika

Funkcje bezpieczeństwa:

1. Zabezpieczenie przed przeciążeniem: Jeśli materiał przekroczy pojemność, dźwig da ostrzeżenie o samej ochronie.

2. Hamulec awaryjny: Jeśli personel obsługi natknie się na sytuację awaryjną, możemy uruchomić system hamulca awaryjnego, aby zabezpieczyć odpowiedni skarb.

3. Metoda sterowania: Sterowanie pomieszczeniem lub pilotem, aby uniknąć obrażeń personelu obsługi

4. Główny silnik podnoszenia: z zabezpieczeniem termicznym i zabezpieczeniem walutowym.

5. Haki z zatrzaskiem

6. Gumowe zderzaki

7. Uziemienie ochronne

8. Przełącznik dźwigu i przełącznik końca podróży

9. Charakterystyka podzespołów jest testowana przed montażem.

10. Wszystkie dźwigi muszą zostać wstępnie przygotowane i przetestowane przed opuszczeniem fabryki i zaoferować certyfikację testu.

Usługi:

Okres gwarancji: Zapewniamy 12-miesięczną gwarancję na główną obudowę. W ciągu 12 miesięcy wystąpi jakakolwiek problem z jakością korpusu (bez części zużywających się), zorganizujemy naszych profesjonalnych inżynierów w celu świadczenia usług naprawczych. Zapewnimy także bezpłatną dostawę jednej części do grupy.
Usługa instalacji: jeśli klient nie potrzebuje naszych inżynierów do instalacji, zapewnimy zdalne usługi doradcze. Moglibyśmy również zorganizować inżynierów, którzy świadczą usługi instalacyjne, jeśli zajdzie taka potrzeba.
Okresowe śledzenie dźwigów obsługujących sytuację. Zbieranie komentarzy klientów, opracowywanie lepszych produktów i usług.
Wszelkie problemy pojawiają się w użytkowaniu, jeśli ze względu na jakość podejmiemy pełną odpowiedzialność i zorganizujemy profesjonalny dział sprzedaży po dostarczeniu rozwiązania. jeśli z powodu niewłaściwej obsługi lub innych problemów, zapewnimy profesjonalne wsparcie technologiczne lub zorganizujemy naszych inżynierów w celu pomocy, jeśli zajdzie taka potrzeba.

Dlaczego właśnie my?

1. Usługa jeden na jeden gwarantuje najlepszą jakość zakupów.

2. Silne moce produkcyjne i profesjonalni robotnicy gwarantują krótką dostawę.

3. Ścisła kontrola dostawy gwarantuje produkty wysokiej jakości.

Zawiadomienie o zamówieniu:

1. Udźwig.

2. Wysokość podnoszenia: ___m (środek haka do podłoża)

3. Długość przęsła: ___m (środek pociągu do środka pociągu)

4. Zasilanie: napięcie.

5. Czy potrzebujesz nas do dostarczania szyn? Jeśli potrzebujesz, powiedz nam, jak długo.

6. Byłoby lepiej, gdybyś mógł wysłać nam rysunek warsztatowy.

7. Warunki płatności: T / T, L / C.
